Elastyczne panele słoneczne zmieniły zasady gry wszędzie tam, gdzie liczy się masa, profil i prostota montażu. Giętkie moduły PV świetnie sprawdzają się na dachach kamperów, łodziach, jachtach, przyczepach, blaszakach oraz membranach dachowych, gdzie sztywne szkło byłoby zbyt ciężkie lub kłopotliwe. Ten kompleksowy przewodnik to praktyczne porady na panele solarne elastyczne z zastrzykiem wiedzy inżynierskiej, które wdrożysz krok po kroku. Znajdziesz tu wskazówki o doborze technologii ogniw, montażu, okablowaniu, chłodzeniu, diagnostyce i konserwacji, aby maksymalnie wykorzystać potencjał Twojej instalacji i jednocześnie utrzymać wysoką trwałość przez lata.
Dlaczego elastyczne panele słoneczne to inna liga niż sztywne moduły
Giętkie moduły PV mają inną konstrukcję warstwową niż klasyczne szkło EVA folia tylna. Zamiast szkła używają lekkich frontów typu ETFE lub PET, a folia tylna bywa TPU, TPT lub inne laminaty kompozytowe. To przynosi korzyści, ale i wyzwania:
- Waga i profil dużo niższa masa i grubość nawet 2 do 4 mm ułatwia montaż na delikatnych poszyciach oraz na powierzchniach o niewielkiej krzywiźnie.
- Giętkość możliwość dopasowania do łuków do określonego promienia gięcia bez ryzyka mikropęknięć przy zachowaniu limitów z karty katalogowej.
- Termika brak szkła i powietrznej szczeliny powoduje szybsze nagrzewanie. Wyższa temperatura ogniw to niższe napięcie i gorsza sprawność, a w skrajnym przypadku krótsza żywotność.
- Warstwa frontowa ETFE jest bardziej odporna na UV i ścieranie niż PET, co ma bezpośredni wpływ na degradację optyczną i trwałość.
- Uszczelnienia puszka przyłączeniowa, krawędzie laminatu i przejścia kabli są bardziej narażone na wilgoć, sól oraz naprężenia mechaniczne niż w modułach sztywnych.
Rozumiejąc powyższe różnice, łatwiej zaplanować montaż i eksploatację tak, aby zoptymalizować wydajność i żywotność. W kolejnych sekcjach znajdziesz skondensowane, konkretne porady na panele solarne elastyczne, które przetestowano w praktyce.
Jak czytać specyfikacje i wybierać właściwe moduły
Nie wszystkie elastyczne panele są jednakowe. Oto parametry, na które warto zwrócić uwagę przy zakupie:
- Technologia ogniw monokrystaliczne PERC, IBC lub ogniwa shingled zapewniają wysoką sprawność przy kompaktowym formacie. CIGS jest bardziej elastyczny i odporny na zacienienie, ale zwykle ma niższą sprawność i inne profile napięciowe.
- Warstwa frontowa ETFE zapewnia lepszą odporność UV i hydrofobowość, PET bywa tańszy, lecz może szybciej żółknąć i rysować się.
- Współczynnik temperaturowy mocy im bliżej zera procent na stopień Celsjusza, tym mniejsza utrata mocy w upał.
- Zakres promienia gięcia minimalny promień gięcia ma krytyczne znaczenie na jachtach i kamperach. Typowe wartości to 150 do 300 mm dla wielu formatów, ale zawsze sprawdź arkusz danych.
- Wodoodporność i klasa IP dla jachtów i dachów otwartych celuj w IP67 lub IP68 dla puszki i złączy. Kable powinny mieć solidny odciążnik naprężeń.
- Gwarancja i testy zapytaj o certyfikaty odporności mgły solnej, amoniaku, UV oraz testy mechaniczne. Dłuższa gwarancja na produkt i moc to dobry wskaźnik jakości.
Kiedy już wiesz, co wybrać, pora na część praktyczną. Poniżej zebraliśmy 17 wskazówek, które oszczędzą Ci czasu, błędów i pieniędzy.
17 praktycznych porad na lepszą wydajność i trwałość
1. Dobierz technologię ogniw do zastosowania
Jeśli montujesz na kamperze lub dachu z umiarkowaną krzywizną, sprawne monokrystaliczne ogniwa PERC lub shingled dadzą wysoką gęstość mocy. Na jachtach narażonych na sól, wilgoć i falowanie, rozważ moduły CIGS lub takie z frontem ETFE i wysoką klasą IP. Pamiętaj, że różne technologie mają inne napięcia w punkcie mocy MPP, co wpływa na dobór regulatora MPPT i łączenie modułów.
2. Postaw na ETFE zamiast PET, gdy liczy się długowieczność
Front ETFE ma wyższą odporność UV, mniejszą podatność na zarysowania i lepszą hydrofobowość, dzięki czemu zabrudzenia i sól łatwiej się spłukują. Różnica w cenie szybko zwraca się w warunkach intensywnego słońca i trudnej pogody. PET bywa akceptowalny w zastosowaniach tymczasowych lub w cieniu, ale w projektach premium stawiaj na ETFE lub TPU.
3. Zaplanuj promień gięcia i krzywiznę zanim przykleisz
Elastyczne panele słoneczne tolerują tylko określoną krzywiznę. Mierz promień dachu lub pokładu i porównaj z danymi producenta. Nigdy nie montuj elementu na fałdach czy ostrych przetłoczeniach. Unikaj skręcania laminatu wokół osi długiej i krótkiej jednocześnie, bo generuje to mikropęknięcia ogniw. Pamiętaj też, aby nie chodzić po panelach, chyba że producent dopuszcza to wprost.
4. Unikaj cienia punktowego i gorących punktów
Gorące punkty hot spots powstają zwykle, gdy fragment ogniwa jest zacieniony i wchodzi w pracę wsteczną. Na dachach kamperów uważaj na relingi, anteny, kominki i bagażniki. Na jachcie planuj omijanie cieni masztu i olinowania. Montuj z myślą o trasie słońca i niebie skaterowanym. Sprawdź, czy w module są diody bypass i ile sekcji obejmują. Warto rozważyć konfiguracje równoległe, by ograniczyć spadek mocy przy częściowym zacienieniu.
5. Dobierz metodę montażu do podłoża
Masz trzy główne podejścia do mocowania:
- Klejenie strukturalne z użyciem mas poliuretanowych lub hybrydowych, np. systemów klasy morskiej. Zapewnia niski profil i odporność na wibracje.
- Taśma akrylowa VHB dobra na gładkie, odtłuszczone podłoża, zapewnia szybki montaż i równomierny docisk, wymaga jednak starannego przygotowania i primera.
- Montaż mechaniczny rzadziej stosowany z uwagi na cienkość paneli, ale możliwy z ramkami dystansowymi lub uchwytami niskoprofilowymi, jeśli producent to dopuszcza.
Zawsze stosuj się do wytycznych producenta zarówno modułu, jak i kleju lub taśmy. Nie mieszaj technologii bez sprawdzenia kompatybilności. Na dachach membranowych TPO i PVC używaj systemów dopuszczonych przez producenta pokrycia.
6. Perfekcyjnie przygotuj powierzchnię przed klejeniem
To jedna z najważniejszych porad na panele solarne elastyczne. O skuteczności połączenia decydują szczegóły:
- Oczyść mechanicznie powierzchnię z kurzu i luźnych cząstek.
- Odtłuść alkoholem izopropylowym i pozostaw do odparowania.
- Na gładkich powierzchniach zastosuj zalecany primer do taśmy VHB lub do kleju, by poprawić adhezję.
- Zapewnij temperaturę montażu w zalecanym zakresie, zwykle 15 do 30 stopni Celsjusza.
- Dociskaj równomiernie na całej powierzchni i dotrzymaj czasu wiązania.
Unikaj pęcherzy i kieszeni powietrznych. Jeżeli panel ma ryflowaną lub teksturowaną powierzchnię od spodu, dopasuj lepkość kleju i technikę aplikacji do wzoru.
7. Uszczelnij krawędzie i puszkę przyłączeniową
Krawędzie laminatu i punkt wyjścia przewodów to słabe miejsca. Zastosuj elastyczny uszczelniacz wokół puszki i wzdłuż krawędzi, nie zasłaniając aktywnej powierzchni modułu. Upewnij się, że złącza mają klasę IP67 lub wyższą, a kable mają odciążniki naprężeń i są prowadzone łagodnymi łukami. Na jachcie dodatkowo zabezpiecz wtyki MC4 przed solą smarem dielektrycznym kompatybilnym z uszczelkami.
8. Zarządzaj temperaturą i zapewnij choć minimalną wentylację
Bezpośrednie klejenie do podłoża zwiększa temperaturę pracy. Rozważ dystans 3 do 10 mm z miękkimi przekładkami lub kanałem wentylacyjnym, szczególnie na dużych powierzchniach. Każdy 10 stopni Celsjusza mniej na ogniwie to kilka procent więcej mocy i mniejsza degradacja. Jeśli dystans nie wchodzi w grę, wybierz jasne podłoże o wysokim albedo i unikaj ciemnych, nagrzewających się kolorów.
9. Zadbaj o optykę i ochronę powierzchni
Warstwa frontowa musi pozostać czysta i przezroczysta. Stosuj łagodne detergenty pH neutralne, miękkie gąbki, unikaj agresywnych rozpuszczalników i twardych szczotek. Możesz zastosować powłokę hydrofobową kompatybilną z ETFE, aby zmniejszyć przywieranie kurzu, sadzy i soli. Regularne spłukiwanie na jachcie po rejsie ogranicza krystalizację soli i mikrozarysowania.
10. Wybierz regulator MPPT z zapasem napięcia i właściwym profilem
Elastyczne moduły mają inne zakresy Voc i Vmp niż sztywne odpowiedniki. Wybierz MPPT, który pracuje efektywnie w Twoim zakresie MPP i zapewnia zapas napięcia przy niskich temperaturach i pełnym słońcu. Jeśli łączysz kilka modułów, sprawdź maksymalne napięcie wejściowe kontrolera. Skonfiguruj profil ładowania zgodny z typem akumulatora AGM, żel, LiFePO4 i kalibruj czujnik temperatury baterii.
11. Zminimalizuj spadki napięcia na przewodach
Giętkie instalacje często mają długie trasy kablowe przez dach, maszt lub bagażnik. Używaj przewodów solarnych o odpowiednim przekroju, aby spadek napięcia nie przekraczał 2 do 3 procent przy prądzie znamionowym. Prowadź kable z zapasem promienia gięcia, unikaj ostrych krawędzi i dodaj osłony UV. W miejscach przejścia przez poszycie zastosuj dławiki i przepusty o klasie IP68.
12. Rozsądnie łącz moduły w szereg i równolegle
Połączenia szeregowe podnoszą napięcie, co bywa korzystne dla MPPT, ale zwiększa wrażliwość na zacienienie jednej sztuki. Połączenia równoległe podnoszą prąd i lepiej tolerują nierównomierność oświetlenia, ale wymagają staranniejszych przekrojów kabli i czasem zabezpieczeń odgałęzień. Upewnij się, że moduły mają wbudowane diody bypass, a przy łączeniu równoległym rozważ diody zwrotne w gałęziach zgodnie z zaleceniami producenta kontrolera.
13. Ustal realistyczną moc systemu względem profilu zużycia
Elastyczne panele słoneczne często są montowane na ograniczonej powierzchni. Policz dzienne zużycie energii i dobierz moc do realnych możliwości dachu czy pokładu. Czasem lepiej połączyć elastyczne moduły w miejscach krytycznych z małym, sztywnym panelem tam, gdzie to możliwe, aby zbilansować system. Pamiętaj o kacie padania, cieniach sezonowych i temperaturze pracy.

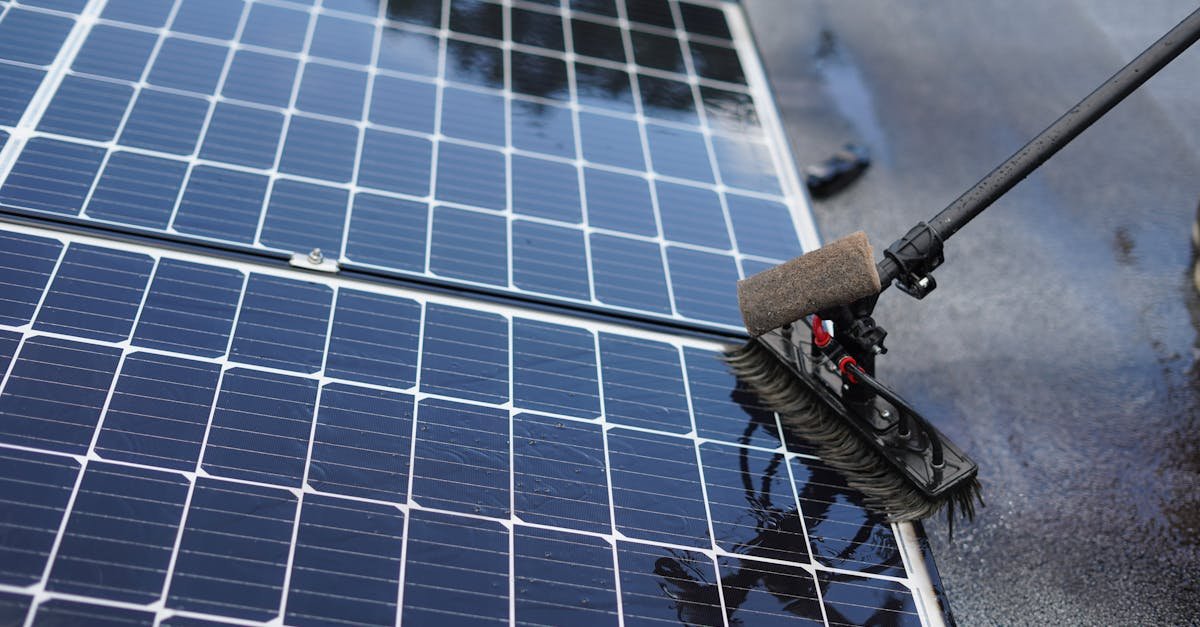

14. Stwórz plan czyszczenia i konserwacji
Regularna pielęgnacja to proste, lecz skuteczne porady na panele solarne elastyczne. Opracuj harmonogram rutynowy:
- Mycie miękką gąbką i wodą z delikatnym środkiem co 4 do 8 tygodni, częściej w środowisku morskim.
- Kontrola krawędzi laminatu, puszki przyłączeniowej i złączy po intensywnych opadach, sztormie lub jeździe autostradowej.
- Przegląd kabli i opasek pod kątem przetarć, UV i korozji styków.
- Dokumentacja zdjęciowa dla porównania i wczesnego wykrycia zmian.
15. Diagnostyka z użyciem prostych narzędzi i termowizji
Co kilka miesięcy wykonaj szybkie testy: pomiar Voc i Isc w zbliżonych warunkach nasłonecznienia, porównanie z danymi z montażu oraz zdjęcia termowizyjne w pełnym słońcu. Gorące punkty, zimne obszary lub nierówności temperatury mogą wskazać zacienienie, delaminację lub problem z diodą bypass. Termowizja to szybka droga do wczesnego wykrycia anomalii zanim staną się awarią.
16. Zabezpiecz instalację morską przed mgłą solną i korozją
Na jachcie postaw na komponenty klasy morskiej. Wybieraj śruby i elementy montażowe ze stali 316, przewody z izolacją odporną na UV i sól, dodatkowe powłoki antykorozyjne na złączach, a wtyki zabezpieczaj osłonami i smarem dielektrycznym. Po rejsie spłukuj panele wodą słodką, by zminimalizować krystalizację soli i mikrościeranie.
17. Zadbaj o bezpieczeństwo elektryczne i dokumentację
Dodaj bezpieczniki w gałęziach zgodnie z prądem znamionowym, wyłącznik DC przy regulatorze i tabliczkę informacyjną o napięciu pracy. Udokumentuj schemat, parametry i daty przeglądów. To nie tylko porządek, ale także warunek wielu gwarancji. Dobrze prowadzona dokumentacja ułatwia też współpracę z serwisem i szybkie rozwiązywanie problemów.
Najczęstsze błędy i jak ich uniknąć
- Klejenie na brudną lub tłustą powierzchnię skutkuje odspajaniem w upale lub mrozie. Zawsze odtłuszczaj i gruntuj zgodnie z zaleceniami.
- Ignorowanie minimalnego promienia gięcia prowadzi do mikropęknięć i szybkiego spadku mocy. Zmierz, zanim przykleisz.
- Brak luzu na kablach naprężenia przy rozszerzalności cieplnej wyrywają puszkę i złącza. Dodaj pętlę serwisową i odciążniki.
- Zbyt cienkie przewody powodują istotne straty i nagrzewanie. Licz spadki napięcia i dobieraj przekrój z zapasem.
- Zacienienie od anten i relingów nie doceniasz efektu hot spot. Przeprojektuj układ lub połącz moduły równolegle.
- Brak wentylacji przekłada się na wyższą temperaturę i szybszą degradację. Dodaj dystans lub wybierz jaśniejsze podłoże.
- Użycie niekompatybilnych środków czyszczących agresywne chemikalia matowią front i pogarszają transmisję światła.
- Brak diagnostyki niewykryte wcześnie wady narastają i skracają życie systemu. Planuj regularne pomiary i zdjęcia termowizyjne.
Studia przypadków z terenu
Kamper z dwoma modułami 2 x 120 W ETFE na dachu o lekkiej krzywiźnie
Montaż na taśmie VHB z primerem, dystans 3 mm dzięki cienkim przekładkom z EPDM zapewnił lepszą cyrkulację powietrza. Konfiguracja równoległa do MPPT 20 A ograniczyła spadki przy cieniu od bagażnika. Spadek temperatury o 8 do 10 stopni względem montażu na styk przełożył się na ok. 4 do 6 procent wyższą średnią moc w południe. Regularne mycie co 6 tygodni i kontrola złączy przed dłuższą trasą utrzymały stabilną produkcję po 24 miesiącach.
Jacht z modułami 3 x 100 W na pokładzie narażonym na sól
Wybór frontu ETFE i okablowania klasy morskiej, złącza zabezpieczone osłonami, dodatkowe uszczelnienie krawędzi elastycznym klejem. Po każdym rejsie spłukiwanie wodą słodką i kwartalna inspekcja termowizyjna. Po 18 miesiącach brak widocznych śladów korozji styków i stabilna moc. Konfiguracja równoległa dała większą odporność na zacienienie od olinowania.
Dach membranowy TPO z modułami o łącznej mocy 600 W
Zastosowano system klejowy dopuszczony przez producenta membrany, primer kompatybilny z TPO oraz ramki dystansowe z tworzywa, które utworzyły kanał chłodzący. Puszki przyłączeniowe posadowiono na dodatkowych płytkach nośnych, aby rozproszyć naprężenia. Uzyskano niskoprofilową instalację bez ingerencji w poszycie i z dobrą termiką. Monitoring MPPT wykazał mniejszą sezonową degradację mocy niż w instalacjach przyklejonych na styk.
Harmonogram obsługi i lista kontrolna
Prosty plan utrzymaniowy podnosi niezawodność i wydłuża życie modułów. Skorzystaj z poniższej listy:
- Co 1 do 2 miesięcy mycie modułów wodą z delikatnym środkiem, kontrola wizualna krawędzi i powierzchni.
- Co 3 miesiące pomiar Voc i Isc, porównanie z notatkami z dnia montażu, inspekcja złączy i kabli, dociśnięcie opasek.
- Co 6 miesięcy zdjęcia termowizyjne w pełnym słońcu, przegląd uszczelnień puszki i krawędzi, test szczelności przejść dachowych.
- Rocznie przegląd regulatora MPPT, aktualizacja oprogramowania, weryfikacja ustawień ładowania i kondycji akumulatora.
- Po ekstremalnych zjawiskach sztorm, grad, długie autostradowe przejazdy sprawdź mechaniczne połączenia, delaminacje i rysy.
FAQ o elastycznych panelach PV
Czy można chodzić po elastycznych panelach
Tylko jeśli producent wyraźnie to dopuszcza. Większość paneli nie jest przeznaczona do obciążenia punktowego. Nawet w wersjach walk on zaleca się miękkie obuwie i unikanie ostrych przedmiotów.
Jakie straty mocy powoduje temperatura
Współczynnik temperaturowy mocy wynosi zwykle od minus 0.3 do minus 0.45 procent na stopień Celsjusza. W upalny dzień ogniwa mogą być 30 do 35 stopni cieplejsze niż otoczenie, co przekłada się na 10 do 15 procent mniej mocy względem warunków standardowych.
Czy elastyczne moduły są mniej trwałe niż sztywne
To zależy od jakości frontu, laminacji i uszczelnień. Produkty premium z ETFE i solidną puszką przyłączeniową mogą działać bardzo długo, ale generalnie sztywne moduły ze szkłem i ramą wygrywają w testach długowieczności. W praktyce dobre elastyczne panele zapewnią stabilną pracę przez wiele lat, o ile będą właściwie zamontowane i serwisowane.
Jakie kleje i taśmy stosować
Używaj systemów rekomendowanych przez producenta panelu i zgodnych z podłożem. Na gładkich dachach sprawdza się taśma akrylowa VHB z primerem. W środowisku morskim i na chropowatych powierzchniach popularne są kleje poliuretanowe lub hybrydowe klasy morskiej. Zawsze testuj przyczepność na małej próbce.
Czy warto łączyć panele w szeregu
Szereg bywa korzystny dla MPPT przy dłuższych trasach kabli, ale zwiększa wrażliwość na cień. Jeśli Twoje zastosowanie ma częste zacienienia, rozważ układ równoległy lub mieszany i skonsultuj to z parametrami regulatora.
Podsumowanie i następne kroki
Elastyczne panele słoneczne to świetny wybór dla mobilnych i lekkich zastosowań. Ich potencjał w pełni ujawnia się dopiero wtedy, gdy zadbasz o szczegóły montażu, chłodzenia, okablowania i ochrony przed środowiskiem. W tym przewodniku zebraliśmy praktyczne porady na panele solarne elastyczne od doboru technologii, przez właściwy montaż, po diagnostykę i serwis. Wdrażając je krok po kroku, podniesiesz uzysk energii, wydłużysz żywotność i zredukujesz koszty całkowite systemu.
Jeśli potrzebujesz materiałów uzupełniających, przygotuj listę podłoży i środowisk eksploatacji, specyfikację aktualnego i planowanego osprzętu oraz zdjęcia miejsca montażu. Na tej podstawie można dobrać optymalny zestaw części, regulator MPPT i metodę mocowania. To najlepszy moment, aby zastosować porady na panele solarne elastyczne jeszcze przed pierwszym przyklejeniem, bo wtedy najłatwiej uniknąć błędów i budować niezawodną instalację od pierwszego dnia.
